Адсорбционные осушители с холодной регенерацией

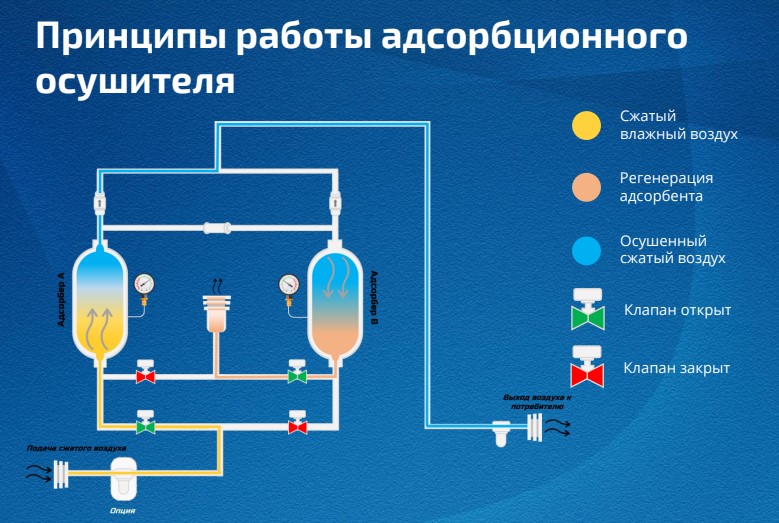

Принцип работы

Две колонны адсорбционного осушителя заполнены специальным влагоемким веществом — адсорбентом (активный оксид алюминия, цеолит, силикагель). Рассмотрим подробнее принцип работы устройства:

1. В адсорбционный осушитель холодной регенерации поступает сжатый компрессором поток влажного воздуха, который проходит через слой адсорбирующего материала под давлением, при этом влага им поглощается, в результате чего на выходе получается осушенный сжатый воздух.
2. Параллельно в другую колонну поступает небольшая часть сжатого осушенного воздуха, который регенерирует адсорбент.
3. После этого осушенный воздух подается к выпускному отверстию осушителя и далее в систему трубопроводов.
4. Управление всеми процессами осушения и вывод рабочих показаний оператору происходит за счет щита АСУТП, состоящего из ПЛК, панели оператора, клапанов и датчиков.

При холодной регенерации для восстановления адсорбента используется часть осушенного сжатого воздуха. Он подается во влагопоглощающий слой таким образом, чтобы сухой воздух вбирал в себя накопленную влагу и выводил ее. В таком случае процесс регенерации идет без нагрева.

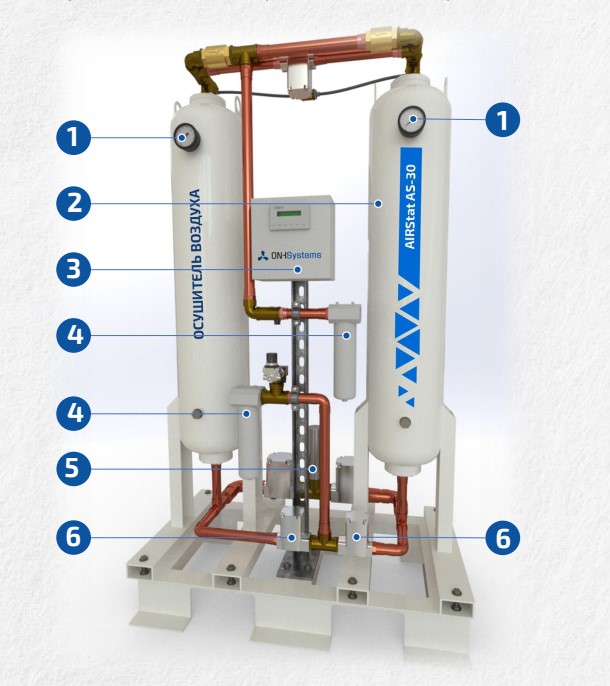

Компоненты адсорбционного осушителя холодной регенерации

Основные компоненты оборудования:

1. Манометр.
2. Сосуд, работающий под давлением.
3. Автоматизированная система управления.
4. Система фильтрации входного/выходного воздуха.
5. Пневмоглушитель.
6. Пневматические клапаны подачи воздуха.

Преимущества адсорбционного осушителя холодной регенерации

Установка обладает следующими характеристиками:

1. Простой монтаж и эксплуатация.
2. Компактные габариты.
3. Точное поддержание заданной точки росы -40 °C.
4. Высокий производственный ресурс за счет долговечности адсорбера.
5. Значительно меньшая стоимость оборудования по сравнению с осушителями с горячей регенерацией.
6. Потери сжатого воздуха на регенерацию при номинальной производительности и давлении составляют не более 10–15 %.
7. Компактные габариты осушителей позволяют устанавливать их в контейнере или в закрытых помещениях.

Кроме того, блоки осушки воздуха могут быть опционально дополнены следующими контрольно-измерительными приборами и автоматикой:

• датчики давления воздуха на входе и выходе;
• датчик точки росы воздуха на выходе;
• датчик температуры воздуха на выходе;
• расходомер воздуха на выходе из блока.

Какие выгоды вы от этого получаете? Например, добавление датчика точки росы или расходомера позволяет управлять временем цикла работы, а также эксплуатировать оборудование более эффективно и оптимизировать затраты на электроэнергию на предприятии. В качестве адсорбента в адсорбционном осушителе холодной регенерации нашего производства применяется активированный оксид алюминия. Опционально может быть использован силикагель.
