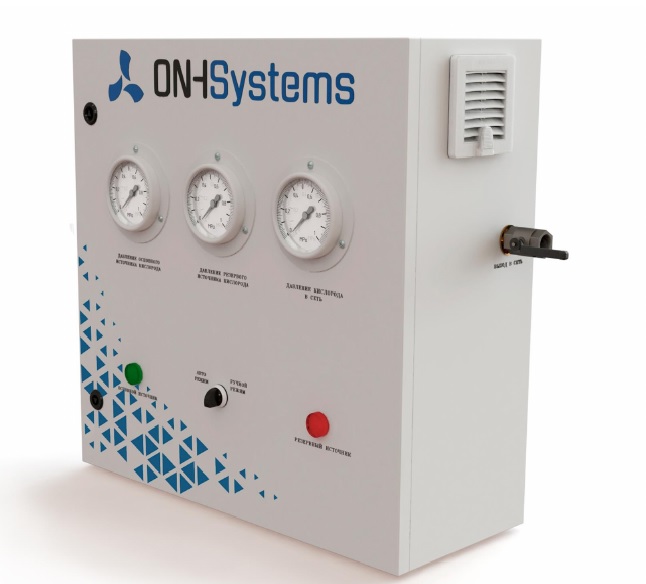

Компания «ОНХ Системс» разрабатывает и производит щиты автопереключения газа для учреждений различных отраслей, желающих обеспечить непрерывный процесс подачи продуктового газа (кислород, закись азота, сжатый воздух, углекислый газ или азот). Наше оборудование выполнено по современным технологиям и проходит тщательное тестирование перед поставкой покупателю.
Состав щита автопереключения газа:
- Электромагнитный запорный клапан для аварийного источника;
- Реле давления для управления и подачи световой сигнализации;
- Манометры давления кислорода на входе и выходе;
- Сигнальные индикаторы;
- Клапан с электроприводом для контроля давления основного источника;
- Предохранительный клапан для аварийного источника.
Щит автопереключения газа позволяет управлять в автоматическом режиме переключением снабжения от основного и резервного источника. Переключение происходит на резервный источник, когда давление подачи со стороны основного (и/или резервного источников) падает ниже выставленного значения давления. Обратное переключение на основной источник происходит, когда давление подачи возвращается к рабочим значениям.
Одновременно с переключением источников включается световая сигнализация или опционально возможно подключить SMS оповещения, информирующие об отключении основного источника и переходе на резерв. При исчерпании резервного источника включается сигнализация, информирующая о полном отключении газоснабжения.

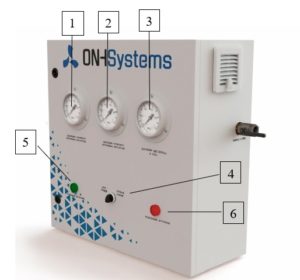

Описание устройства:
- Манометр давления газа основного источника;
- Манометр давления газа резервного источника;
- Манометр давления газа в сети;
- Тумблер переключения автоматического или ручного режима работы устройства;
- Сигнальная лампа основного источника;
- Сигнальная лампа резервного источника.
Модельный ряд:
| Тип/Модель | ПУ15-6.0 | ПУ15-10.0 | ПУ20-6.0 | ПУ20-10.0 | ПУ25-6.0 | ПУ25-10.0 | ПУ40-6.0 | ПУ40-10.0 | |||||||
| Подача кислорода | |||||||||||||||
| Основная | |||||||||||||||
| Давление | МПа | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | ||||||
| Присоединительный разъем | DN | 15 | 15 | 20 | 20 | 25 | 25 | 40 | 40 | ||||||
| Резервная | |||||||||||||||
| Давление | МПа | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | ||||||
| Присоединительный разъем | DN | 15 | 15 | 20 | 20 | 25 | 25 | 40 | 40 | ||||||
| Выход кислорода | |||||||||||||||
| Давление | МПа | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | 0 — 6 | 0 — 10 | ||||||
| Разъем | DN | 15 | 15 | 20 | 20 | 25 | 25 | 40 | 40 | ||||||
| Электропитание | В | 220 | |||||||||||||
| Мощность | Вт | 11,5 | |||||||||||||
| Частота | Гц | 50 | |||||||||||||
| Контроль | |||||||||||||||
| Детектор питания | Реле давления | ||||||||||||||
| Электромагнитный клапан | В нормальном положении открыт, контролирует реле
давления |
||||||||||||||
Опционально доступны:
- Модель с оповещением посредством дискретного сигнала и датчиком давления;
- Модель с удаленным оповещением посредством отправки SMS оповещений;
- Модель с сенсорным экраном;
- Модель с магистральным редуктором 150 бар для аварийного источника. (аварийный вход для технического обслуживания)
